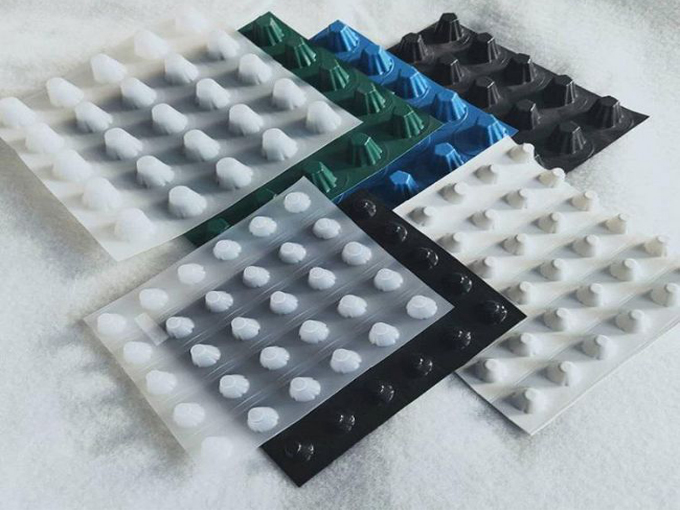

凹凸型排水板

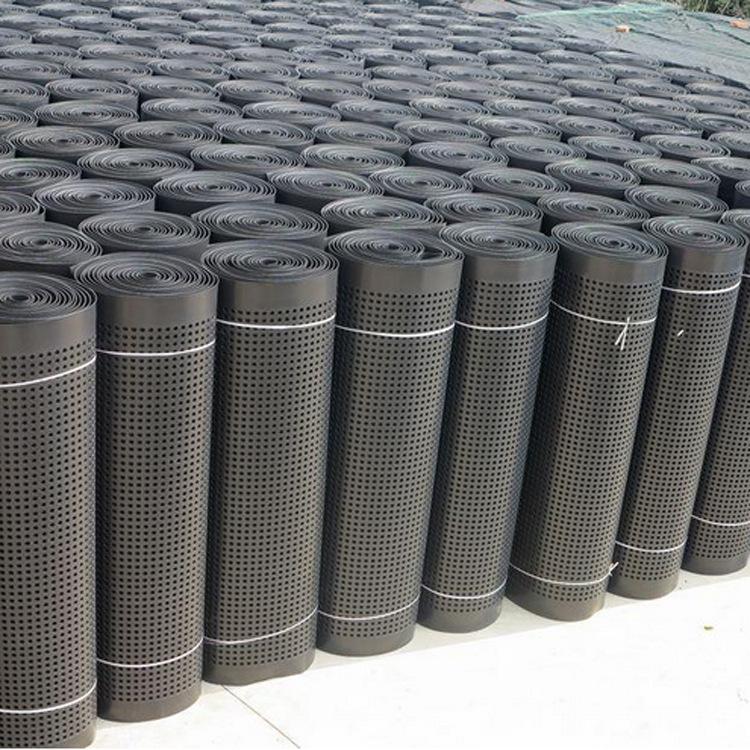

一、 凹凸型排水板,是一种新型的防水排水资料，在聚乙烯的根底上采用特殊的工艺技术制造而成的一种膜壳连续的整体排水卷材（排水板宽幅为3x10米）。这种新型防水卷材，具有一定的平面排水空间，可使液体和气体流通并排出。排水板卷材和土工布组合使用，土工布作为过滤层和排水板形成排水通道就需要把土工布铺在凸点上，那么凸起的一面就朝上。应用场景有种植屋面，车库顶板上面等。

二、 凹凸型排水板根据国际《种植屋面建筑构造》14J206得规定，种植土地厚度为600-1200时，凹凸型排蓄水板厚度为30-40，FLYW排水板设计支点高度满足此规范设计要求，达到良好排水效果。

三、 凹凸型排水板施工

1、一般来讲，排水板片材铺设的时候，有凹槽的一面朝上，有凸起的一面朝下。

2、而排水板卷材则两种朝向方式都有。如果排水板卷材是和混凝土一起使用，则有凹槽的一面朝上，

3、如果排水板卷材是和土工布，防水层，作为夹层一起使用的话，则有凸起的一面朝上。

4、在具体到施工中，车库顶施工凸面向上，地下室地面施工凸面向下。

5、因为车库顶板施工的时候是，先做好防水层，然后铺排水板，排水板上面铺设土工布，最后在上面回填土，它是作为夹层使用的，所以凸面朝上。地下室地面，一般都是和混凝土结合一块使用的，所以凸面朝下。地下的渗水从孔隙中流出。

四、 凹凸型排水板的优点

排水板有效解决了传统方式（比如用陶粒，鹅卵石等作为滤水材料），不能防止植物梗系统破坏表面，不能储水，不能保温隔热，载荷大等缺点，同时具备蓄水，排水，透气，保温隔热和防根刺五大突出功能，大面积使用可以达到节约水，节电，隔音等功效

【凹凸型排水板应用范围】

园林/绿化工程：车库顶板绿化、屋顶花园、足球场、高尔夫球场、等绿化工程
建筑工程：建筑物基础上层或底层、地下室内外墙体、屋面防渗和隔热层等

【凹凸型排水板性能特点】

1、辅助防水功能
排水板材铺设完毕由于采用粘接式烫接形式，从而形成一个新的防水层，即有排水功能又有二次防水功能
2、隔根功能
一般的防水板材不具有隔根功能，而凹凸型排水板板材由于密度大，具有较强隔根性，可根据隔根要求调整膜的厚度，达到隔根效果。
3、既能粘接又能烫接
由于凹凸型排水板材料是非晶体结构，采用特种胶水能有效破坏材料表面结构从而使二层膜能有效溶合在一起，起到防水隔根功能。它又可以采用机械烫接形式。
4、强度大
凹凸型排水板板材抗压强度大，它的抗压强度是同等厚度PS卷材的1.5倍，HDPE材料的2.5倍。
5、防塌陷设计

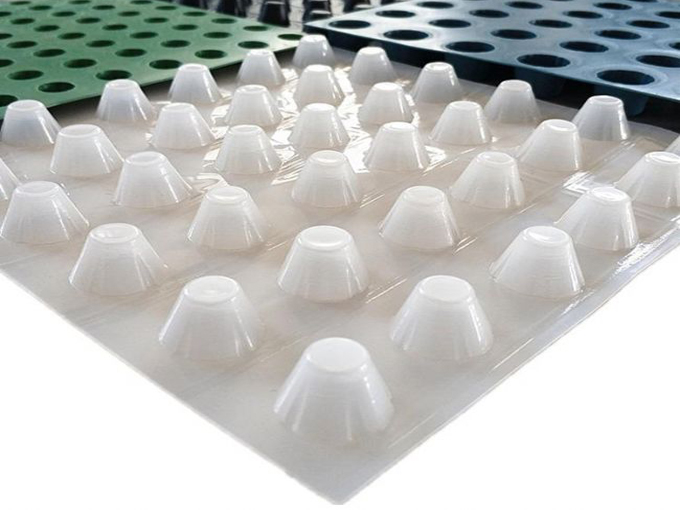

所有凹凸型排水板材都采用防塌陷设计，它由于采用中间支撑顶柱结构，覆土后土工布不下陷，保证足够排水空间。
